快速卷簾門結構

分類：行業動態
作者：
來源：
發布時間：2021-07-30
訪問量：0

詳情

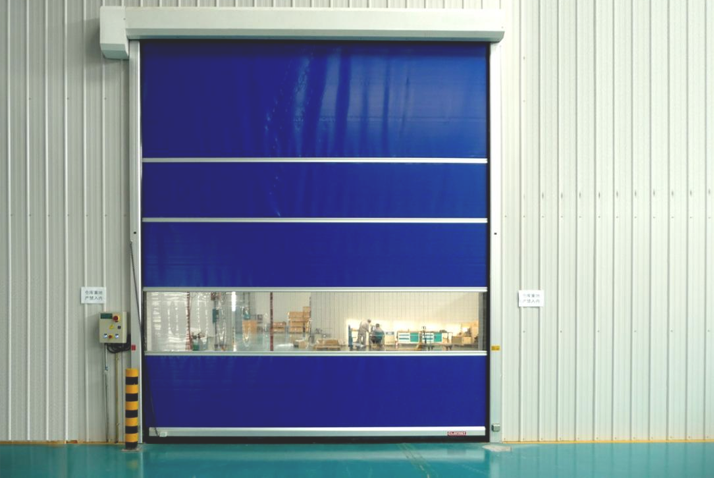

　　頂部結構：快速軟簾門(快速卷簾門)的傳動機構安裝在門洞頂部機箱內，機箱由厚2mm厚鍍鋅鋼板制作而成兩端端由厚6mm鋼板制作，在端板上設有安裝卷軸軸承，驅動電機，平衡系統構件的安裝座和安裝孔，鋼板表面經噴塑處理成客戶要求的色彩。卷軸安裝于機箱內，由卷筒、軸端、軸承座等組成。卷筒尺寸根據門洞高、寬尺寸經過計算，選擇合理尺寸，在這個門上，卷筒直徑為219mm。

　　導槽箱：導槽箱由厚2mm鍍鋅鋼板制作，立于門洞二側固定于墻面，機箱則置于導槽箱頂部通過螺栓與導槽箱及墻面固定。導槽箱導槽二側固定有密封毛條，以保證密封要求，在導槽箱的底部離地約1m高位置，則預留有紅外線監測器的安裝位置。導槽箱經噴塑處理，與機箱同色，導槽里部的毛刷抵住簾布以限制簾布不會脫離導槽，這樣當車子撞到門的時候，門簾會脫離導槽，從而避免門體損壞。

　　簾布：簾布分段制作，每段高度約為700mm左右，各段簾布通過鋁質抗風條聯接成一整體簾布，簾布厚1.2mm,具有強度高、抗沖擊、不易刺穿等優點。還可選用δ=2mm的透明PVC材料制作簾布或部份選用透明PVC材料制作簾布，以便觀察軟簾門二側的情況，在簾布的底部設有鋁質底梁，及防撞軟袋簾布的頂部通過螺釘和壓條固定在卷筒上。

　　驅動裝置：通過減速馬達直接驅動軟簾門轉軸，根據速度的要求選用不同速比的減速器，達到所要求的速度，速度可達到80cm/s以上。控制線路采用變頻控制，使簾布運行時做到緩起動緩停止，并可使簾布到位自停，及在運行過程中停止運動。

　　控制：軟簾門設有控制箱，可在控制箱“開”“停”“關”并可在控制箱的另一側墻面設控制按鈕“開”“停”“關”。可根據需要選配遙控和雷達探測或地磁感應自動開關門，在門洞二側設有紅外線監測裝置，當門體運動時有障礙物穿越門洞時，簾布運動將停止，或回復到開門狀態。
